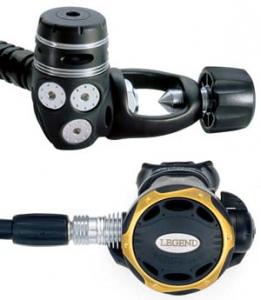

Серия регуляторов Legend характеризуется модельным рядом дыхательных автоматов, сконструированных и настроенных специально для оптимальной работы со сверхсбалансированным мембранным редуктором Legend.
Регулятор производится со штуцером DIN 300 бар или скобой YOKE 230 бар.
Вторая ступень регулятора Legend пневматически сбалансирована и не требует каких-либо ручных регулировок. Абсолютная простота и надежность конструкции! Вторая ступень Legend создана исключительно для работы в паре со сверхсбалансированной мембранной первой ступенью Legend.
Конструктивные особенности:
- Пневматически сбалансированная конструкция для обеспечения легкости вдоха при любом давлении воздуха в баллоне.
- Заслонка Вентури с эргономичным рычажком снижает вероятность постоянной подачи на поверхности и обеспечивает максимальную производительность на глубине.
Загубник Aqua Lung особой конструкции Comfo-Bite устраняет уставаемость челюстных мышц при длительном погружении.
| Общая работа дыхания: |
0.74 Дж/л |
| Допустимая норма EN250: |
3.0 Дж/л |
| Глубина: |
50 м (165 фут) |
| Интенсивность дыхания: |
62.5 л/мин |
| Давление на входе: |
50 бар |
Работа дыхания
Характеристики подачи воздуха всех регуляторов Aqua Lung подвергаются тщательному тестированию на стенде-симуляторе дыхания ANSTI. Стенд-симулятор измеряет усилие на вдох и выдох при различных режимах и условиях работы регулятора (разная глубина, давление в баллоне, низкая температура воды и т.п.). Результаты данных тестов анализируются посредством персонального компьютера и конвертируются в данные "общей работы дыхания". По этим данным выстраивается "график работы дыхания".
Все регуляторы Aqua Lung полностью удовлетворяют или превосходят жесткие европейские требования к характеристикам водолазного снаряжения, поставляемого в европейские страны. По требованиям Европейского стандарта EN250 общая работа дыхания не должна превышать 3 дж/литр при глубине погружения 50 м. Как видно из графиков и технических характеристик регуляторов Aqua Lung, представленных в данном каталоге, общая работа дыхания любого регулятора как минимум вдвое меньше требуемого лимита.
Покупая регулятор Aqua Lung - Вы также покупаете уверенность в оборудовании, прошедшем 100% всеобъемлющую поверку качества и рабочих характеристик.
1-я ступень регулятора Legend
Регулятор нового типа - сверх-сбалансированный (over-balanced) мембранный механизм: установочное давление в камере редуктора увеличивается с глубиной (приблизительно на 2 атм на глубине 50 м), что в условиях повышенной плотности воздуха компенсирует силу трения в проходных сечениях регулятора и, как результат, в единицу времени количество подаваемого воздуха остается постоянным, независимо от глубины погружения и количества воздуха в баллоне.
Изменение давления в камере редуктора (СД).
| Глубина, м |
Давление (СД) регулятора Legend, бар |
Давление (СД) регулятора Titan, бар |
| 0 |
9.4 |
9.2 |
| 10 |
10.6 |
10.2 |
| 20 |
12 |
11.2 |
| 30 |
13.3 |
12.2 |
| 40 |
14.8 |
13.2 |
| 50 |
16.2 |
14.2 |
Сухая камера регулятора 1-й ступени обеспечивает полную защиту механизма редуктора от обмерзания и загрязнения.
Редуктор имеет 2 порта высокого и 4 порта низкого давления.
|
Рекордные показатели работы дыхания:
Условия тестирования:
- Глубина: 50.0 м
- Темп дыхания: 63.3 л/мин
- Давление в баллоне: 50 бар
- Промежуточное давление: 9.4 бар
- Температура воды: 20°C
Рабочие характеристики:
- Работа дыхания: 0.72 Дж/л (норма 3 Дж/л)
- Работа вдоха: 0.1 Дж/л
- Работа выдоха: 0.62 Дж/л
|
|
Необходимо помнить, что в качестве октопуса со сверх-сбалансированным регулятором Legend можно применять только сбалансированный октопус (2-ю ступень). Например, новый октопус Aqualung LX или октопус Aqualung Legeng. В противном случае несбалансированный дыхательный автомат на глубине будет срабатывать как предохранительный клапан.
|
2-я ступень регулятора Legend
Регулируемая заслонка Вентури - оптимизирует уровень инжекции воздуха.
Дыхательный автомат:
- Оснащен теплообменниками (запатентовано).
- Оснащен запатентованным анатомическим силиконовым загубником с многоразовым хомутом.
- Комплектуется 1 запасным анатомическим загубником "октопусного типа" (без небной перемычки).
Многоразовый хомут загубника
  |
|
